여러개의 외부 참조 파일을 한번에 불러와 봅시다.



classicxref

                                          ** 프린트시 자동 생성되는 plot.log 생성되지 않게 하기

도면을 프린트하고 나면 항상 생성되는 파일이 있습니다.

plot.log 파일이 그아이 입니다. 이 아이를 생성되지 않게 하는 방법이 있습니다.

자 그럼 볼까요~

우선 캐드로 가셔서

option으로 들어갑니다.

그럼 다음과 같은 화면을 보실 수 있습니다.

위와 같이 플롯 및 게시 로그 파일을 체크 해제합니다. 그리고 플롯 스탬프 설정값을 클릭합니다. 그럼 다음과 같은 화면을 보실 수 있습니다.

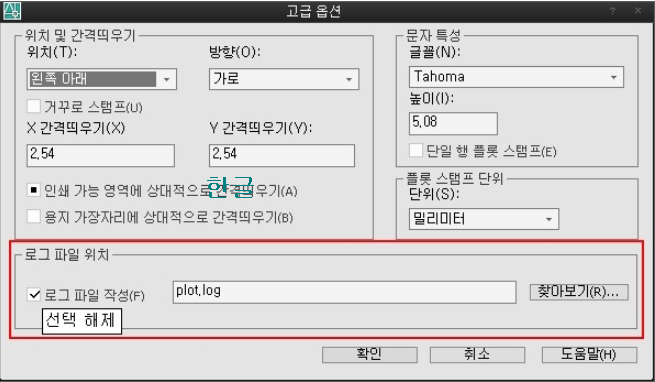

위와 같은 메뉴에서 [고급]을 누릅니다.
그리고 로그 파일 위치 라고 나오는 부분에 [] 로그 파일 작성 부분을 해제하시고 확인을 선택 한 다음  저장을 하면 이제부터는 plot.log가 나오지 않게 됩니다. ^^

'CAD > setting' 카테고리의 다른 글

프록시(proxynotice) 정보 대화상자 뜨지 않게  (0) 2020.04.15
구속조건 표시 없애기  (0) 2020.04.15
layer 잠금시 색상 감도 조절  (0) 2020.04.15
캐드 백업파일 따로 관리  (0) 2020.04.15
치수선 작업 후 이동시 치수선이 따라오지 못할때  (0) 2020.04.15

  이거 열라 짬뽕나죠? 사라져 버려랏!!!! 한다고 사라지지 않는 다는거.....   옵션 → 열기 및 저장 프록시 대화창 표시 체크해제
혹은   명령행창(Command) : proxynotice 입력 후 설정 값으로 0으로 수정

'CAD > setting' 카테고리의 다른 글

출력시 로그 파일 생성 되지 않게 설정  (0) 2020.04.15
구속조건 표시 없애기  (0) 2020.04.15
layer 잠금시 색상 감도 조절  (0) 2020.04.15
캐드 백업파일 따로 관리  (0) 2020.04.15
치수선 작업 후 이동시 치수선이 따라오지 못할때  (0) 2020.04.15

1. 명령어- DELCONSTRAINT-엔터-all-엔터

2. 명령어- CONSTRAINTBARMODE -엔터- 1 - 엔터

'CAD > setting' 카테고리의 다른 글

출력시 로그 파일 생성 되지 않게 설정  (0) 2020.04.15
프록시(proxynotice) 정보 대화상자 뜨지 않게  (0) 2020.04.15
layer 잠금시 색상 감도 조절  (0) 2020.04.15
캐드 백업파일 따로 관리  (0) 2020.04.15
치수선 작업 후 이동시 치수선이 따라오지 못할때  (0) 2020.04.15

laylockfadectl



50이 기본값
숫자가 작을수록 잠근 객체의 색변화가 적음
숫자가 클수록 잠근객체의 색이 어두워짐

최대값이 90

'CAD > setting' 카테고리의 다른 글

출력시 로그 파일 생성 되지 않게 설정  (0) 2020.04.15
프록시(proxynotice) 정보 대화상자 뜨지 않게  (0) 2020.04.15
구속조건 표시 없애기  (0) 2020.04.15
캐드 백업파일 따로 관리  (0) 2020.04.15
치수선 작업 후 이동시 치수선이 따라오지 못할때  (0) 2020.04.15

꺼져라~ 꺼저라 꺼저라~

외친다고 꺼질것인가? ㅋ



쪽도면에서 VISRETAIN 변수값을 0으로 바꿔주세요~



일일히 들어가서 바꿀필요 없답니다~ㅎㅎㅎ

백업파일들 이젠 안녕~ 그렇다고 어딘가지 말고 따운되면 다시 찾아올께~ ㅎㅎㅎ



추신 : D드라이브 acad라는 폴더를 만들고 커멘드창에 d:\acad 라고 입력시켜줘야겠죠?

'CAD > setting' 카테고리의 다른 글

출력시 로그 파일 생성 되지 않게 설정  (0) 2020.04.15
프록시(proxynotice) 정보 대화상자 뜨지 않게  (0) 2020.04.15
구속조건 표시 없애기  (0) 2020.04.15
layer 잠금시 색상 감도 조절  (0) 2020.04.15
치수선 작업 후 이동시 치수선이 따라오지 못할때  (0) 2020.04.15

치수작업시 dimassoc <1> 로.......

이미 작성된 치수는 dimdisassociate로 치수연관 해제 하심 됩니다.

단축키는 기본 dda로 설정되어 있습니다.

'CAD > setting' 카테고리의 다른 글

출력시 로그 파일 생성 되지 않게 설정  (0) 2020.04.15
프록시(proxynotice) 정보 대화상자 뜨지 않게  (0) 2020.04.15
구속조건 표시 없애기  (0) 2020.04.15
layer 잠금시 색상 감도 조절  (0) 2020.04.15
캐드 백업파일 따로 관리  (0) 2020.04.15
